近日，我校新能源学院方龙、韩云飞团队在光伏电池领域取得重要成果。相关研究成果相继发表于国际期刊《Nature Communications》和《Nano Energy》。

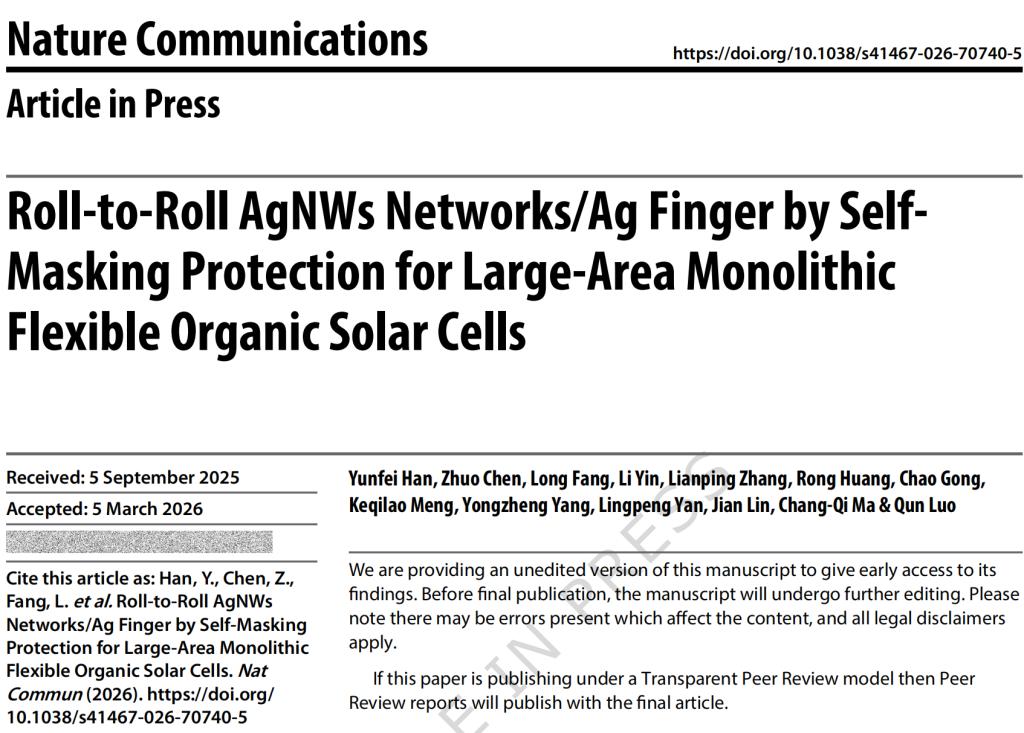

图1 论文页面
成果一：大面积柔性有机光伏实现规模化应用新跨越
针对大面积柔性有机太阳能电池产业化中效率衰减与金属栅格易短路等核心难题，我校韩云飞、方龙副研究员联合中国科学院苏州纳米所骆群团队和太原理工大学闫翎鹏副研究员，研发出卷对卷印刷银纳米线/银栅格复合透明电极技术。该成果首次提出“等效方阻”概念并建立功率损耗数值模型，将电极方阻从15 Ω/sq大幅降至1.5 Ω/sq。同时创新开发自掩膜光刻保护策略，使器件良率提升至近100%。基于该技术制备的4 cm²器件光电转换效率达15.20%，16 cm²器件效率仍保持14.24%，性能居国际同类器件领先水平。

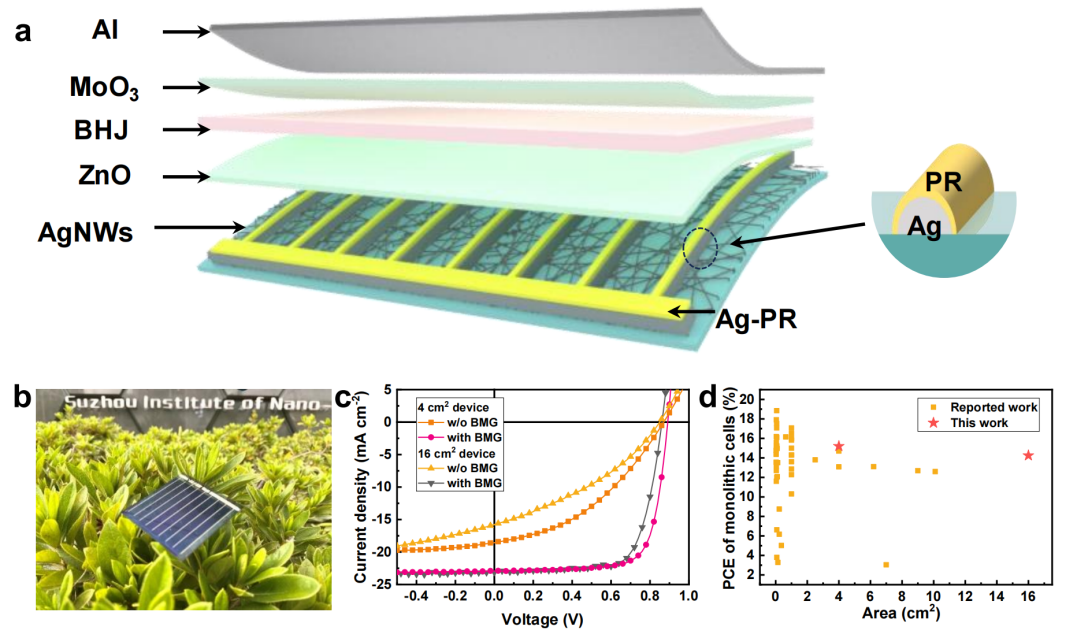

图2 大面积柔性有机光伏电池的结构与性能
相关成果以《Roll-to-Roll AgNWs Networks/Ag Finger by Self-Masking Protection for Large-Area Monolithic Flexible Organic Solar Cells》为题发表于国际期刊《Nature Communications》（期刊影响因子15.7，韩云飞副研究员为本论文第一作者兼通讯作者，内蒙古工业大学为该论文第二单位）。
原文链接：https://www.nature.com/articles/s41467-026-70740-5
成果二：钙钛矿光伏器件稳定性再攀新高
针对倒置钙钛矿太阳能电池界面质量差、电荷提取效率低等瓶颈，我校方龙副研究员联合中国人民大学、华中科技大学、福建农林大学等团队，通过溶胶-凝胶法制备介孔氧化镍骨架，结合自组装单分子层进行界面工程优化，精准调控介孔孔径并改善钙钛矿润湿性与结晶均匀性。所制备的电池光电转换效率达26.52%（认证效率26.20%），且在连续光照下1000小时后仍保持96.6%的初始效率，在空气环境中存放890小时后保留89%的初始效率。
相关成果以《Tailored NiOx mesoporous frameworks driving interface engineering towards durable and efficient inverted perovskite solar cells》为题发表于能源领域国际期刊《Nano Energy》（期刊影响因子17.1，我校方龙副研究员为论文通讯作者，内蒙古工业大学为通讯单位）。
原文链接：https://www.sciencedirect.com/science/article/abs/pii/S2211285526002004

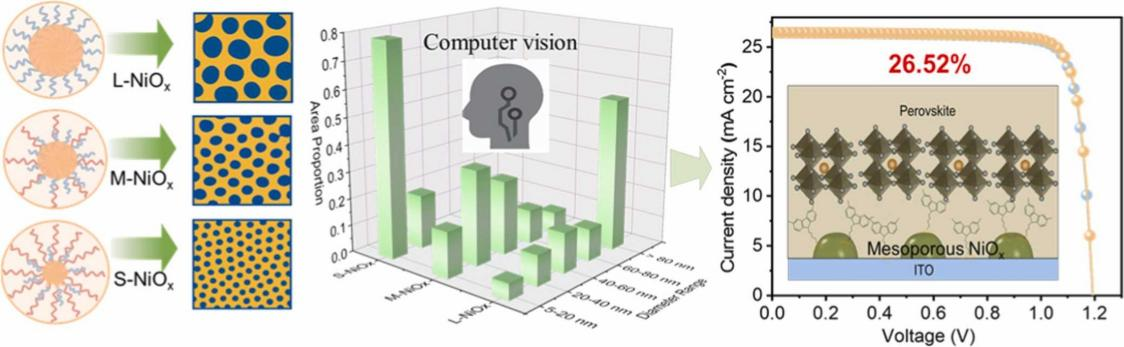

图3 介孔NiOx基界面工程助力高效稳定钙钛矿太阳能电池制备
该研究得到国家自然科学基金、江苏省自然科学基金及内蒙古自治区科技计划等项目联合资助，获得武汉大学何军教授及团队师生支持。
文字、图片：新能源学院
